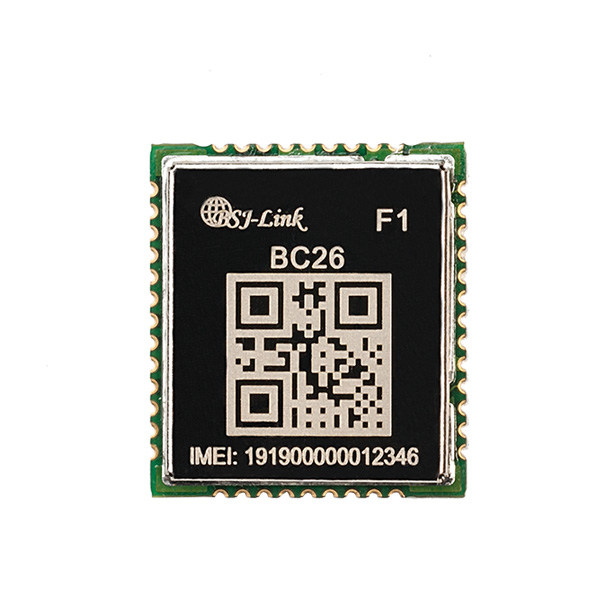

BC26

産品型号：BSJ-BC26

産品規格：17.7*15.8*3.0mm

産品概述：BC26模塊是一(yī / yì ／yí)款工業級的四頻段 GSM/GPRS 無線模塊

在線咨詢

産品特性


  • BC26 模塊是一(yī / yì ／yí)款工業級的四頻段 GSM/GPRS 無線模塊。其工作頻段是： GSM850MHz EGSM900MHz DCS1800MHz 和(hé / huò) PCS1900MHz 。 M26 提供 GPRS 數傳， GSM 短信業務，并支持 GPRS multi slot class1~12 （默認爲(wéi / wèi) class12 ）、 GPRS 編碼格式 CS-1 、 CS-2 、 CS-3 和(hé / huò) CS-4 。



  • BC26 具有 15.8mm*17.7mm*3.0 mm 的超小尺寸，幾乎能夠滿足所有的 M2M 的需求，包括 汽車及個人追蹤服務、無線 POS 機、智能計量、工業級 PDA 以及其它 M2M 的應用。

  • BC26 是貼片式模塊， 44 個管腳，采用 LCC 封裝，并通過焊盤内嵌于各類數傳産品應用中，提供了(le／liǎo)模塊與客戶主闆間豐富的硬件接口。



  • BC26 模塊采用了(le／liǎo)低功耗技術，電流功耗在睡眠模式 DRX=5 下，低至 1.3 mA 。

  • BC26 内嵌 TCP/UDP 、 FTP 、 PPP 、 HTTP 等數據傳輸協議，已内嵌的擴展 AT 命令可以使 用戶更容易地(dì / de)使用這些互聯網協議。






核心功能

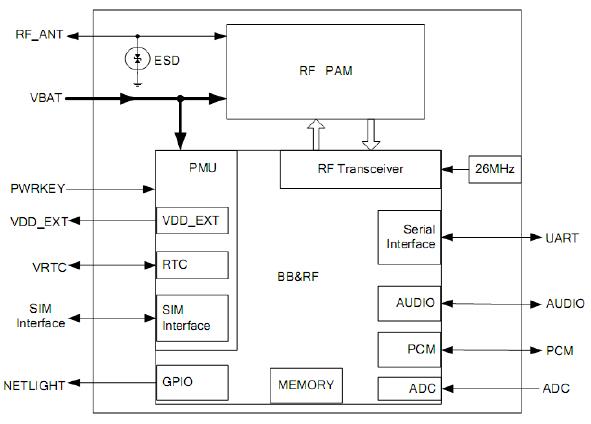

右圖爲(wéi / wèi)BC26 模塊的功能框圖，闡述了(le／liǎo)其主要(yào / yāo)功能：

  • 電源管理

  • 存儲器

  • GSM射頻部分

  • 接口部分

—電源供電

—開關機接口

—串口

—音頻接口

—SIM 卡接口

—ADC 接口

—GSM 射頻接口

—藍牙接口

GSM模塊BC26功能圖


規格參數


基本參數軟件特性
封裝形式LCC 44-pin網絡協議TCP/UDP/HTTP/FTP/POP3/SMTP
尺寸17.7*15.8*3.0mmMMS支持
頻段850/900/1800/1900SMS支持
推薦電壓3.8V模拟音頻1路輸入2路輸出
功耗3.5mATTS支持
工作溫度-40℃-+85℃DTMF支持
數據傳輸LBS支持
GPRS時隙10FOTA支持
接口AT指令支持
UART3固件更新支持
USB研發中藍牙研發中
PCM音頻支持

GPIO支持

SD研發中

SPI支持

I2C支持

OpenCPU支持
