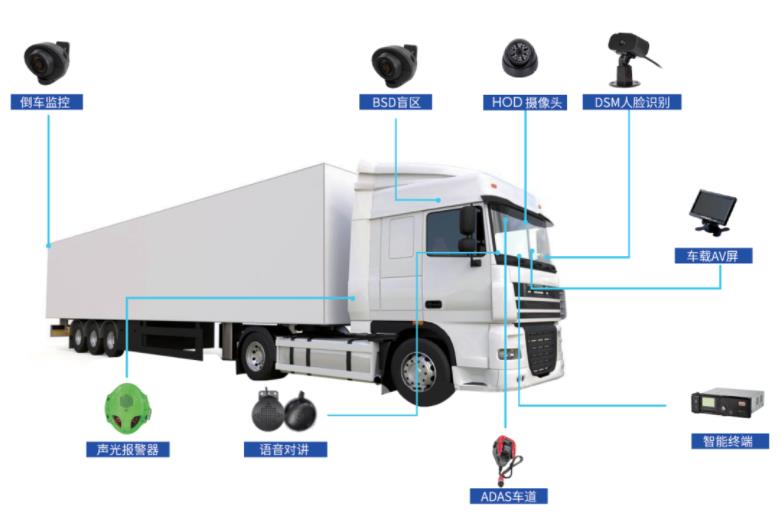

系統拓撲圖

爲(wéi / wèi)保障系統運行的可靠性、穩定性和(hé / huò)長久性，我司對本次重型貨運車輛智能視頻監控報警裝置安裝做了(le／liǎo)嚴格規範要(yào / yāo)求。（詳細安裝要(yào / yāo)求見附件）

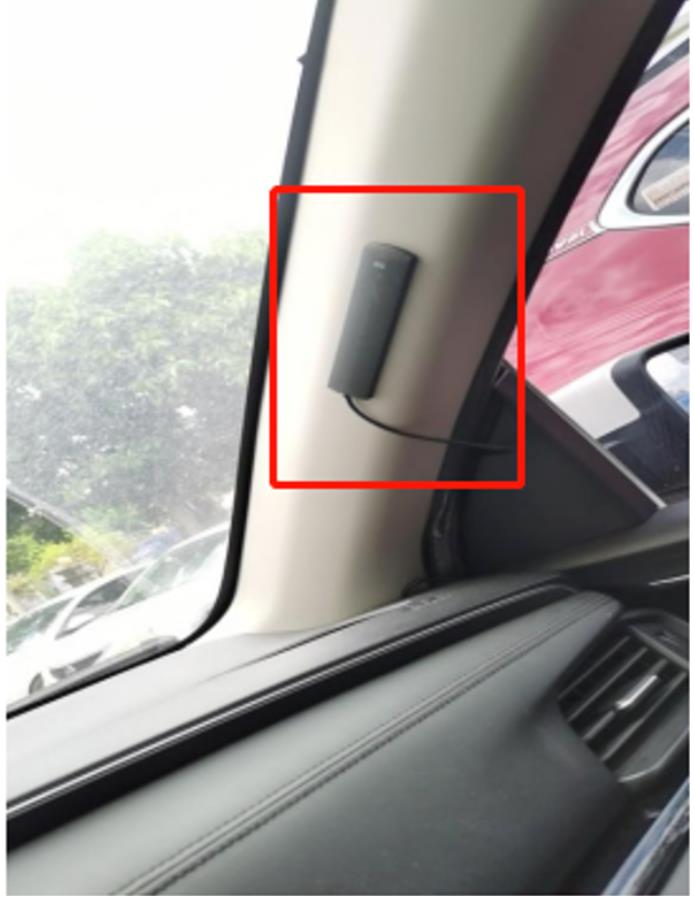

1、4G天線安裝要(yào / yāo)求

完全正面朝上，單獨走線，在中控台上單獨的區域平貼，遠離車上幹擾源。

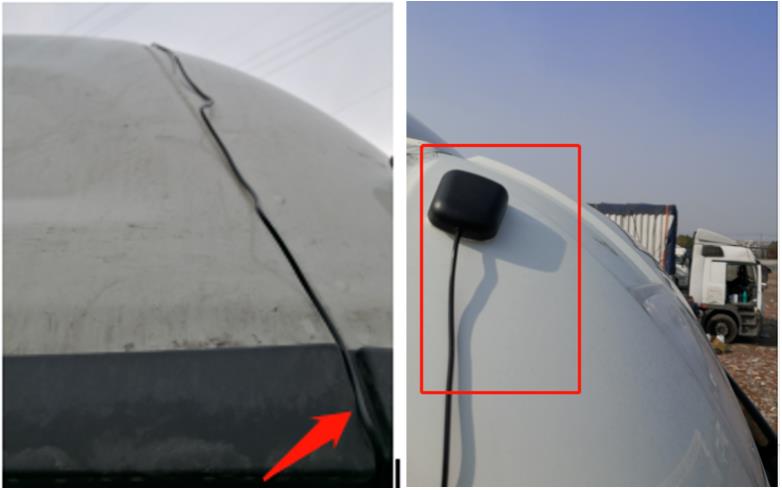

2、定位天線和(hé / huò)主電源線安裝要(yào / yāo)求

天線安裝首選選擇車頂安裝，位置如下圖所示，走線可通過打孔（做好防水）或者車門縫隙走入車内，遠離車上幹擾源。

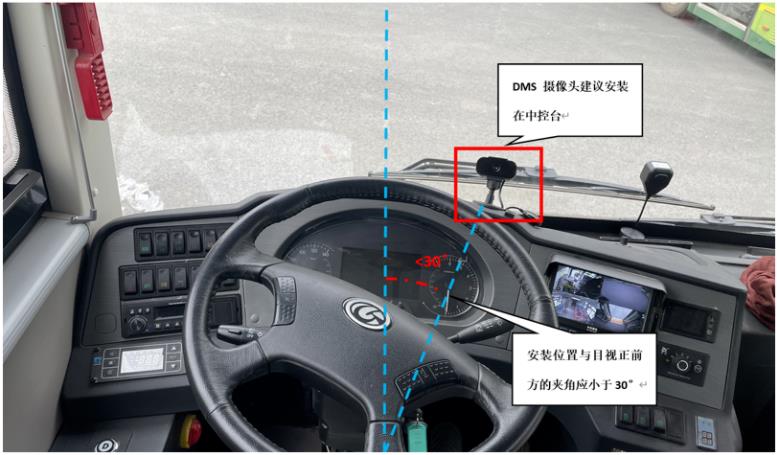

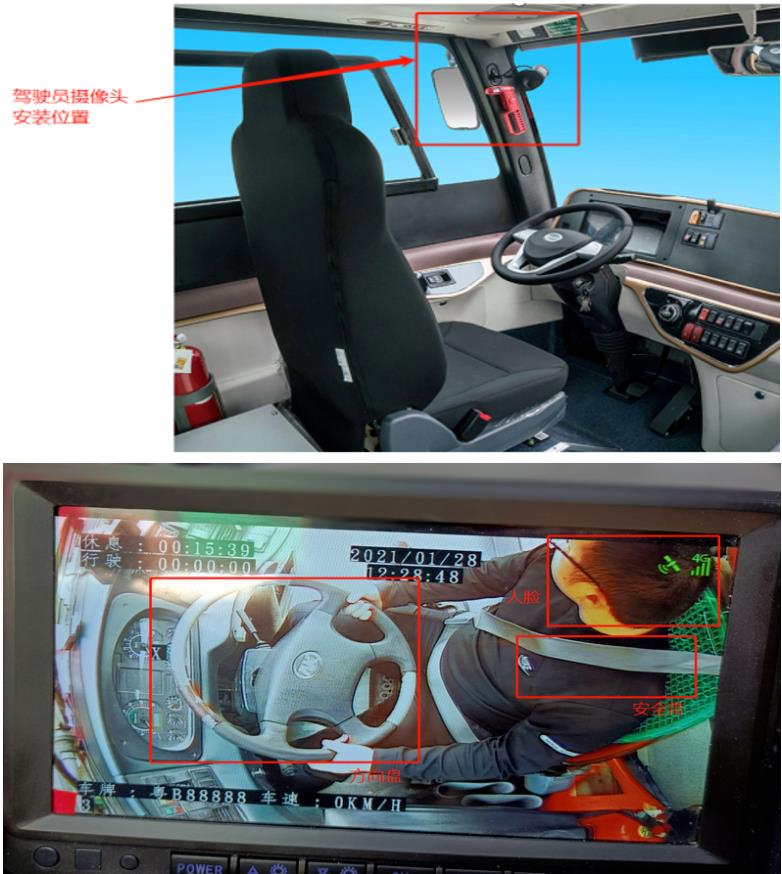

3、DSM攝像頭安裝要(yào / yāo)求

立裝在方向盤正前方，距離頭部80CM左右，頭像須在畫面中間，方向盤不能照進畫面裏面。

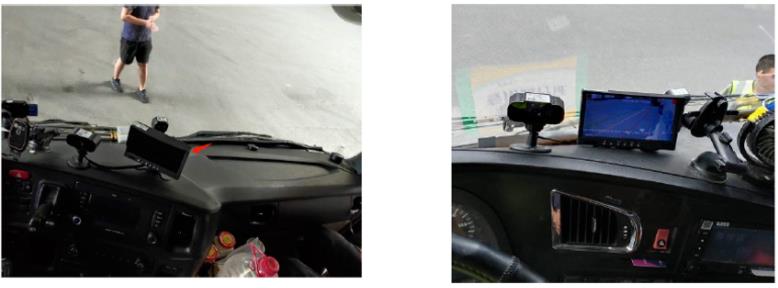

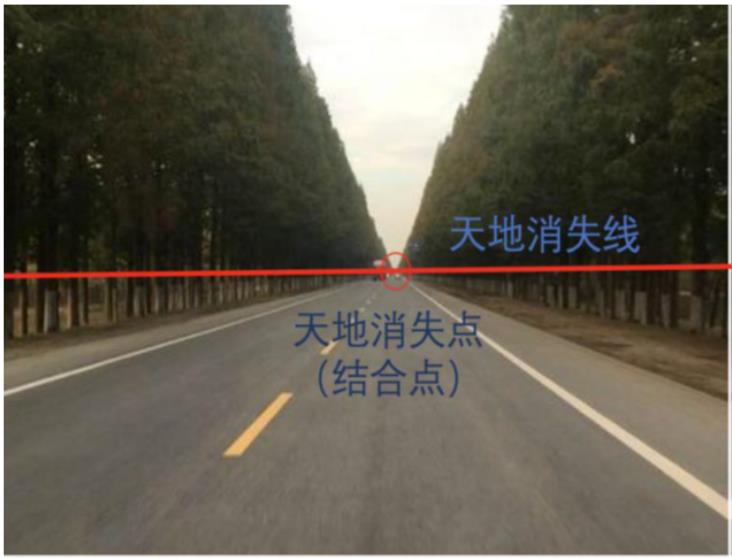

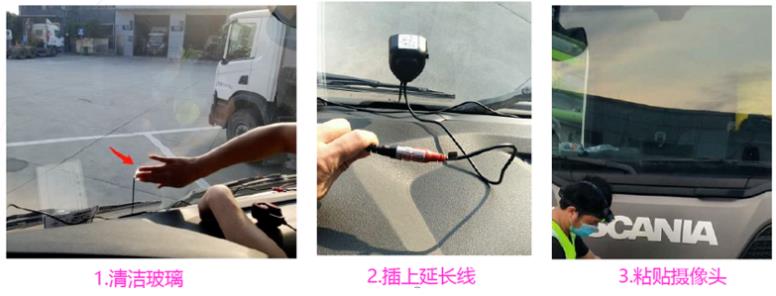

4、ADAS攝像機安裝要(yào / yāo)求

側裝前擋風玻璃下方，水平方向正中間，圖像角度天空地(dì / de)面各占一(yī / yì ／yí)半。

注：不得被雨刷器擋住鏡頭，保證攝像頭畫面能夠看到路面，角度不能太高，也不能太低。

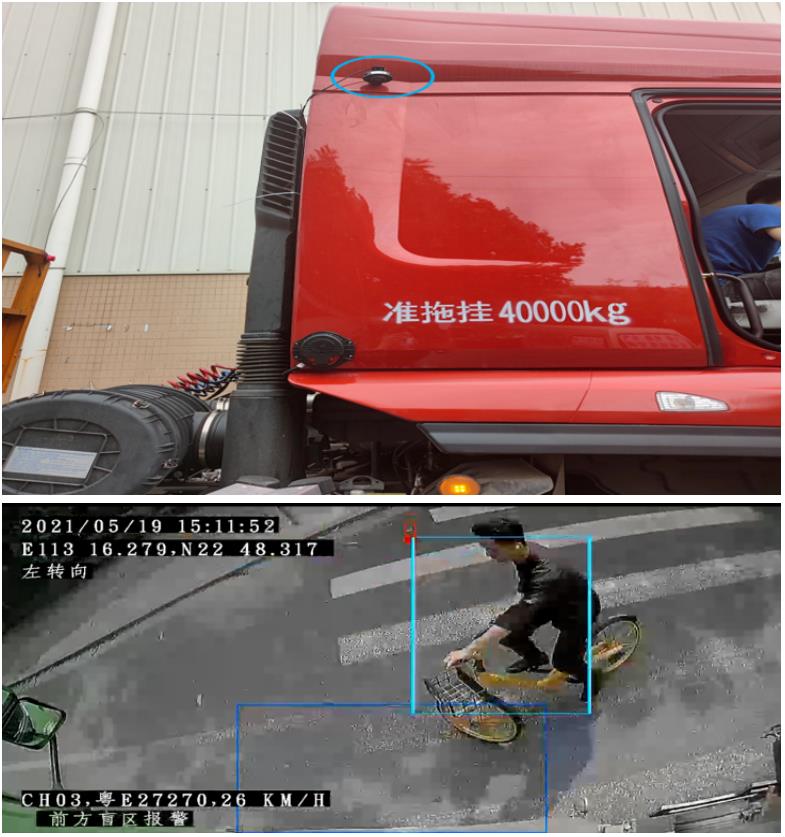

5、右側盲區BSD攝像頭安裝要(yào / yāo)求

側裝在駕駛室外，車頭右側中間上方，向下照到車頭右側盲區區域。

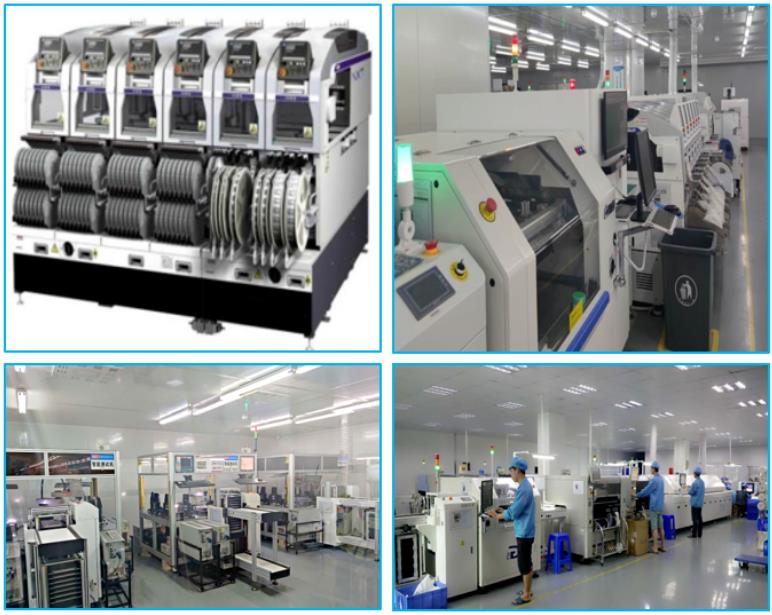

SMT車間
